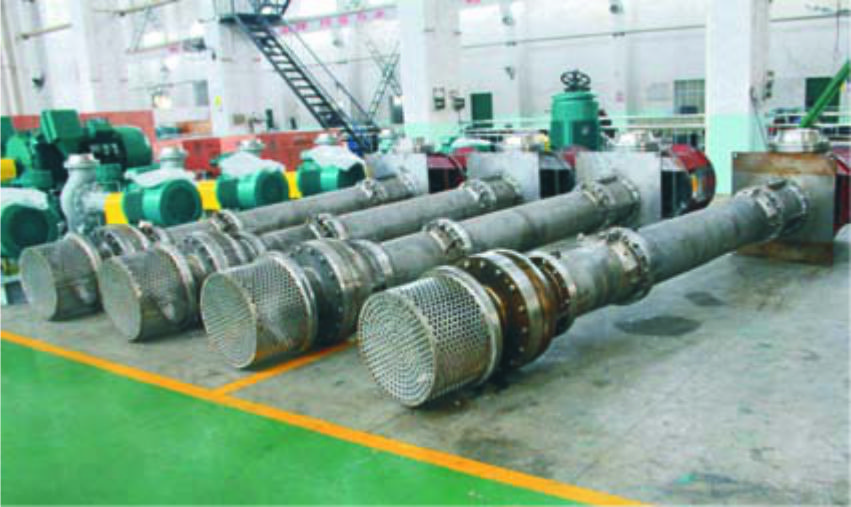

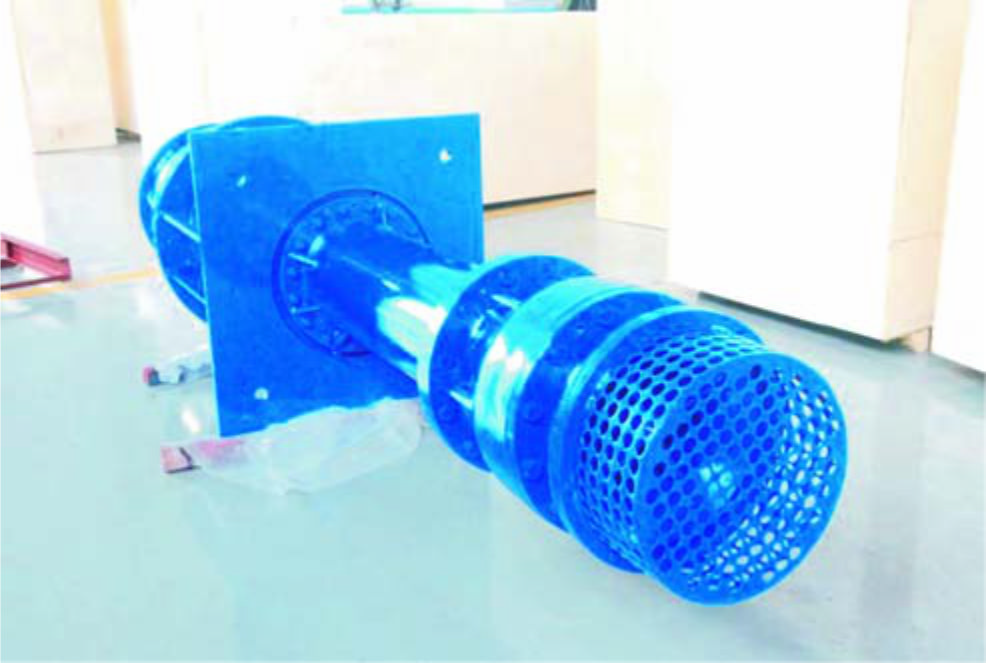

1: Впускное отверстие вертикального длинновального насоса обращено вертикально вниз, выпускное отверстие расположено горизонтально. Насос и электрический двигатель устанавливаются на одном фундаменте и имеют прямое соединение.

2: Для балансировки осевого усилия лопастного колеса используются балансировочные отверстия. Передняя и задняя крышка лопастного колеса оборудованы сменными уплотнительными кольцами, они защищают лопастное колесо и корпус насоса.

3: Остаточное осевое усилие насоса и вес внутренних деталей ротора принимает на себя специальный упорный подшипник насоса.

4: В качестве уплотнения насоса можно использовать сальниковое или механическое уплотнение.

5: Осевое расположение лопастного колеса регулируется регулировочной гайкой на подшипнике или внутри муфты сцепления валов насоса, что очень удобно.

6: Для соединения промежуточного вала используется  втулочная муфта. В качестве направляющего подшипника насоса используется усиленный подшипник, заполненный тефлоном, или нейлоновый подшипник. При подаче стоков направляющий подшипник должен быть подключен к внешней охлаждающей смазочной воде.
